Hlavní komponenty

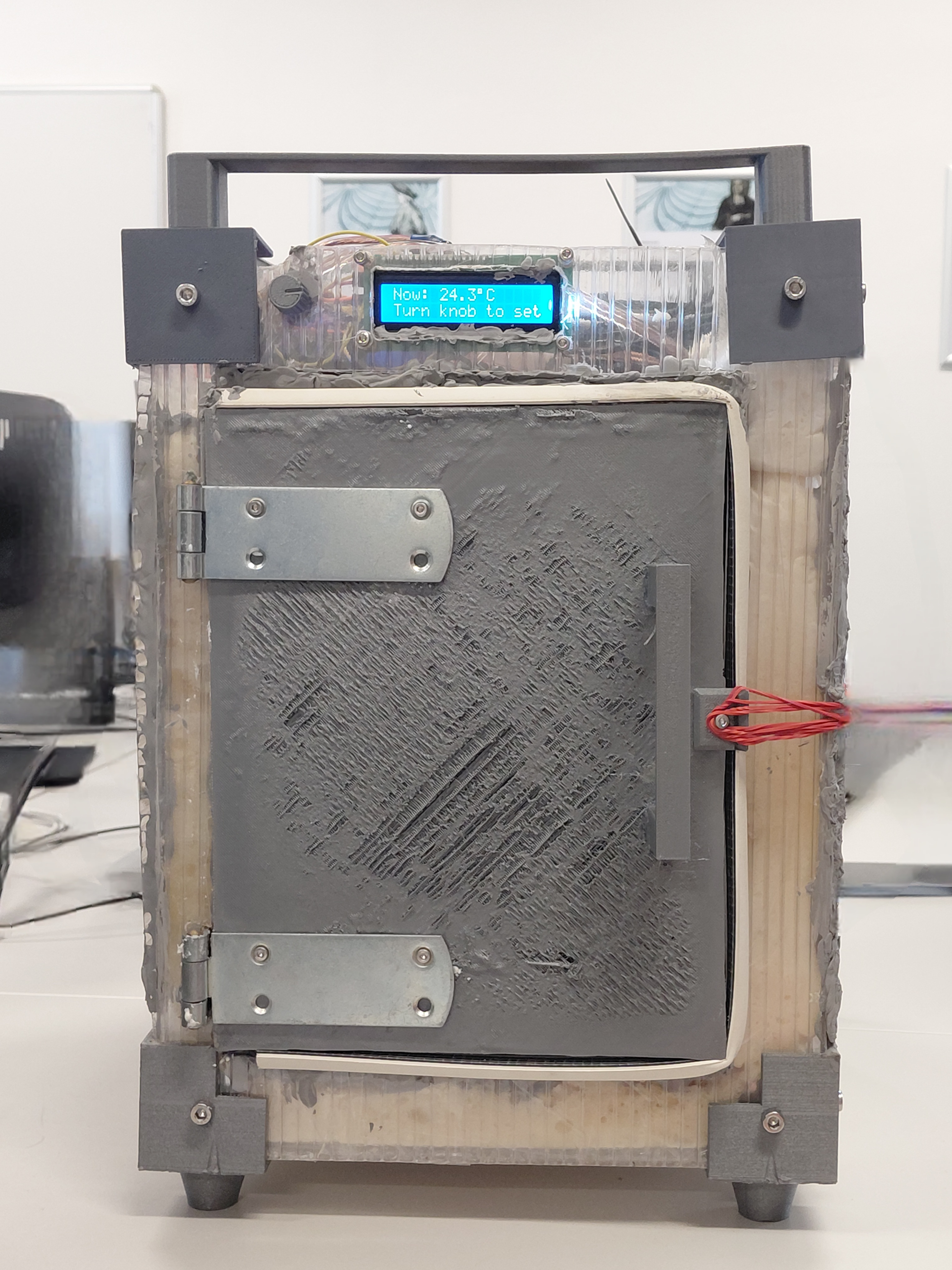

Součásti, které tvoří naši chytrou lednici.

Vymodelované součástky v 3D modelátoru Blenderu

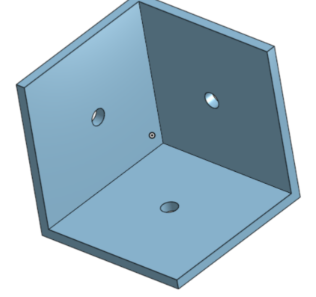

Roh krabice (8x)

Roh krabice

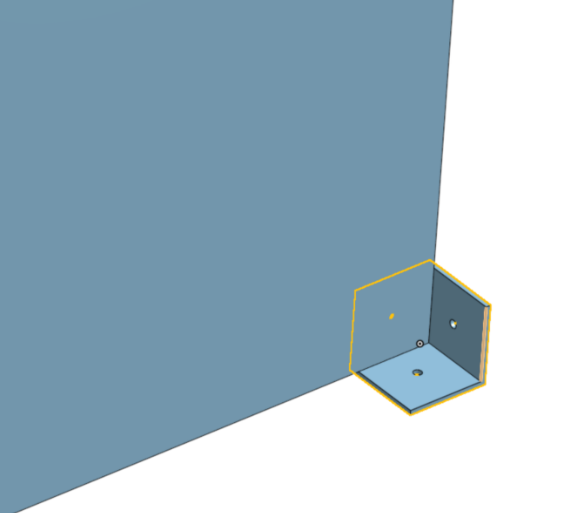

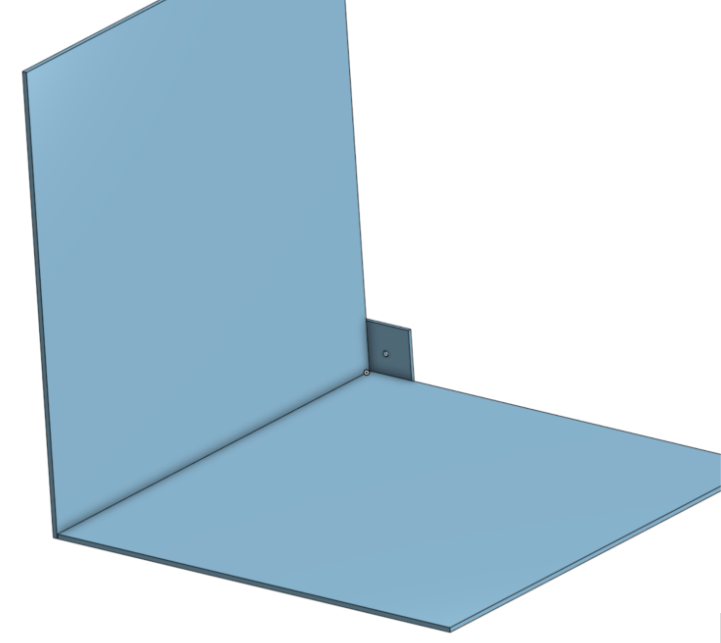

Roh krabice – jiné úhly

Roh krabice z jiného úhlu

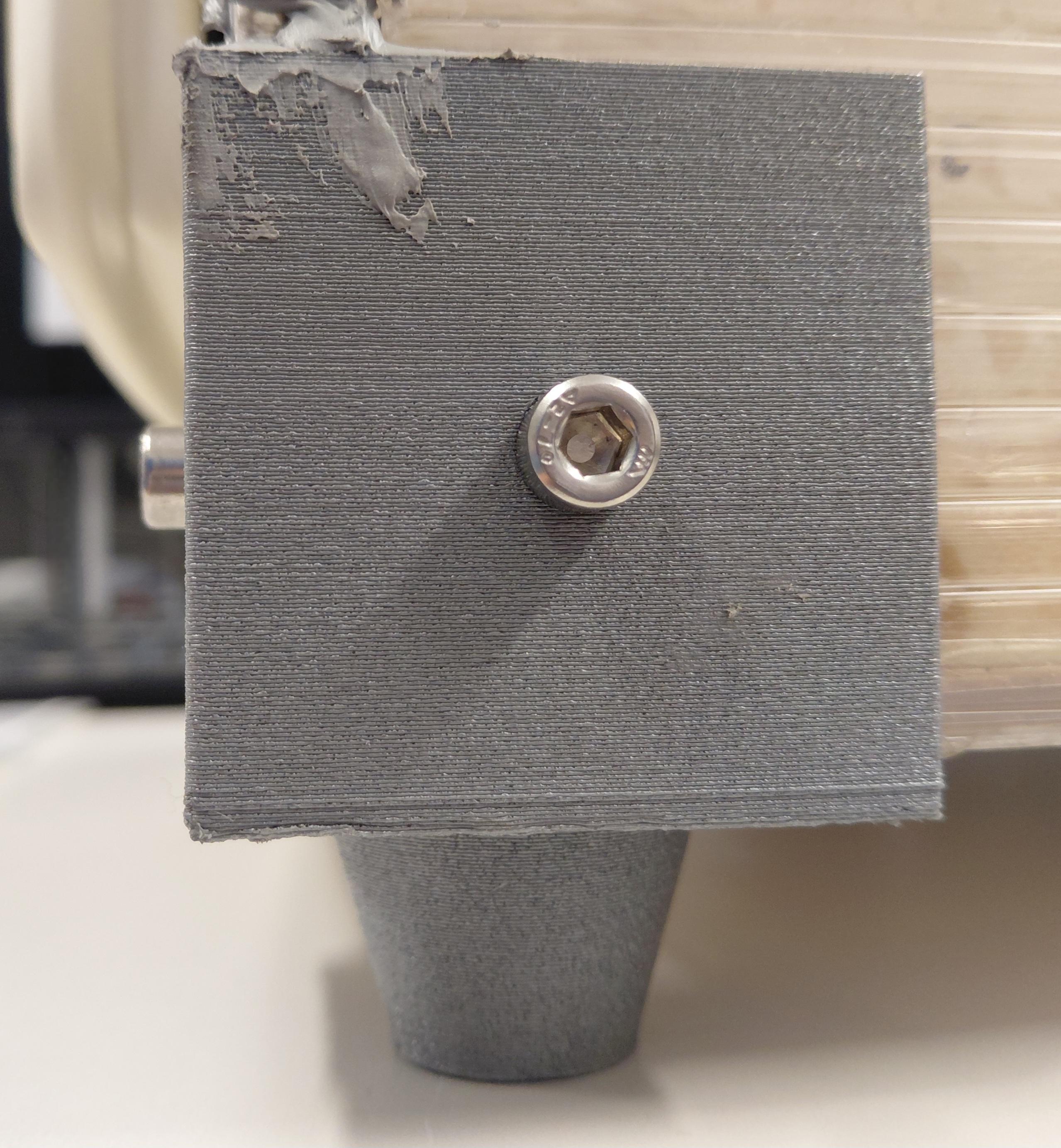

Roh krabice – spodní s nožičkou (4x)

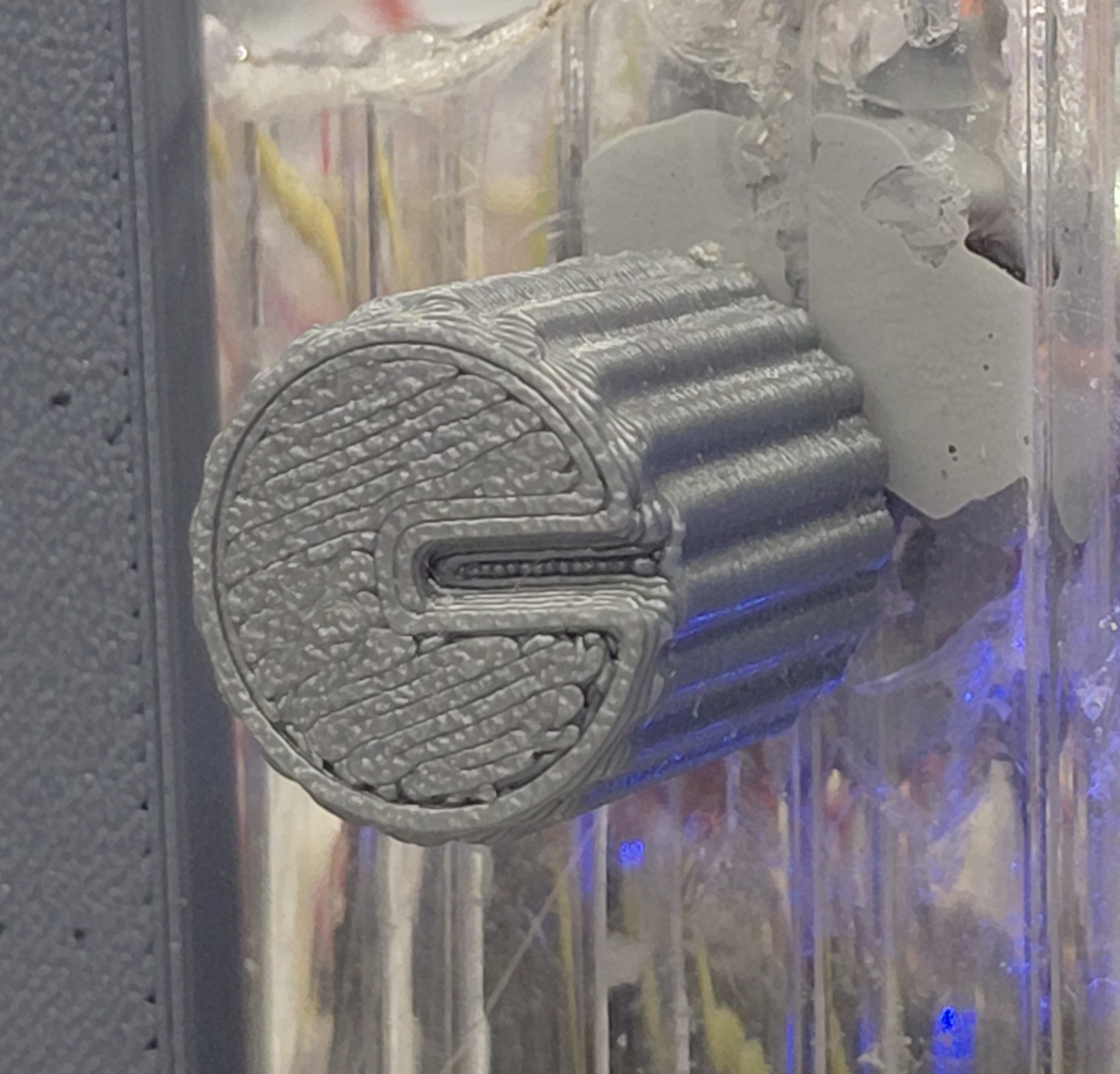

Knob (přendavač teploty)

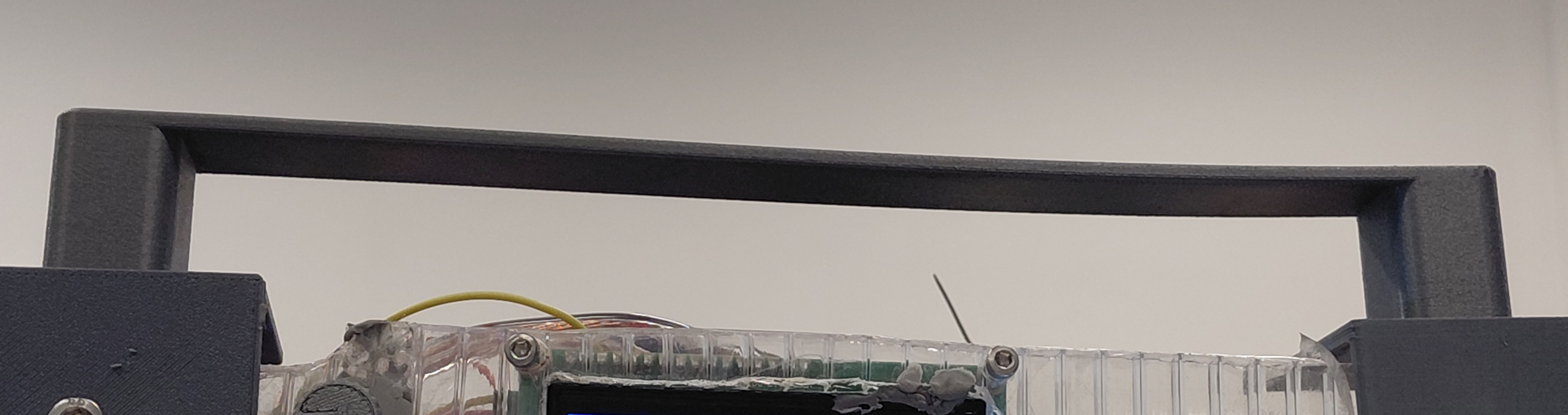

Držák na přenášení

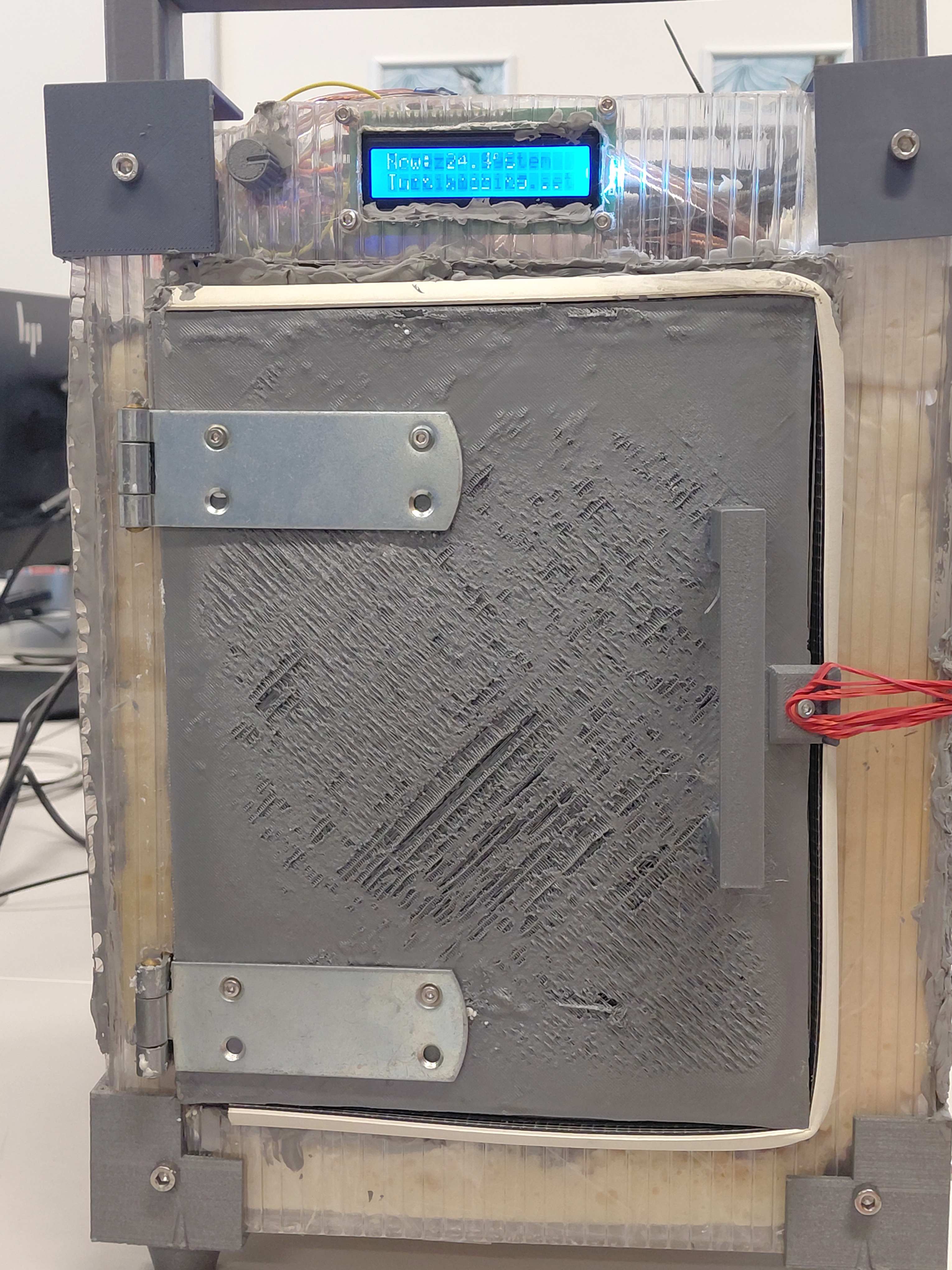

Dveře

Přední strana

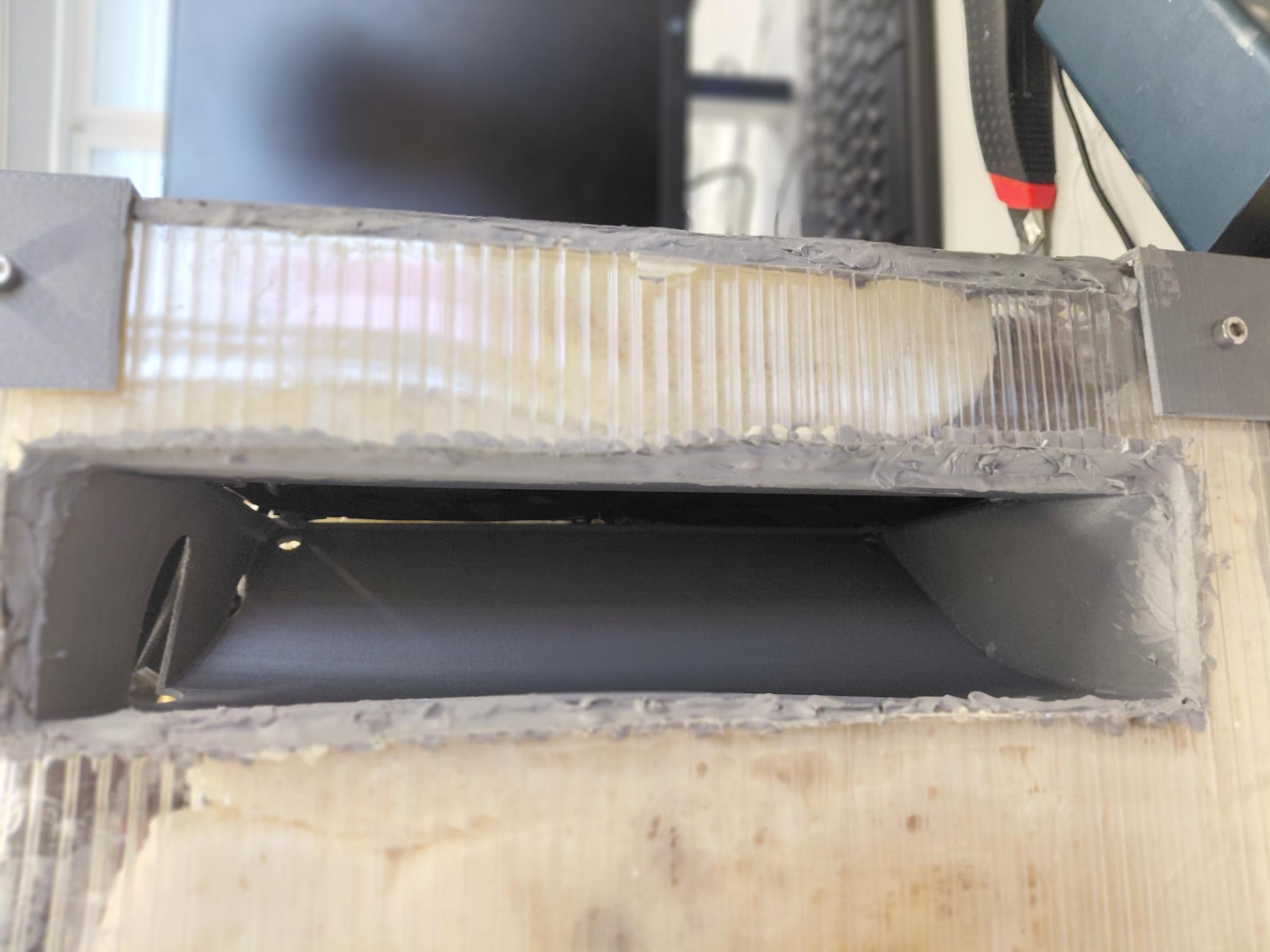

Ventilace

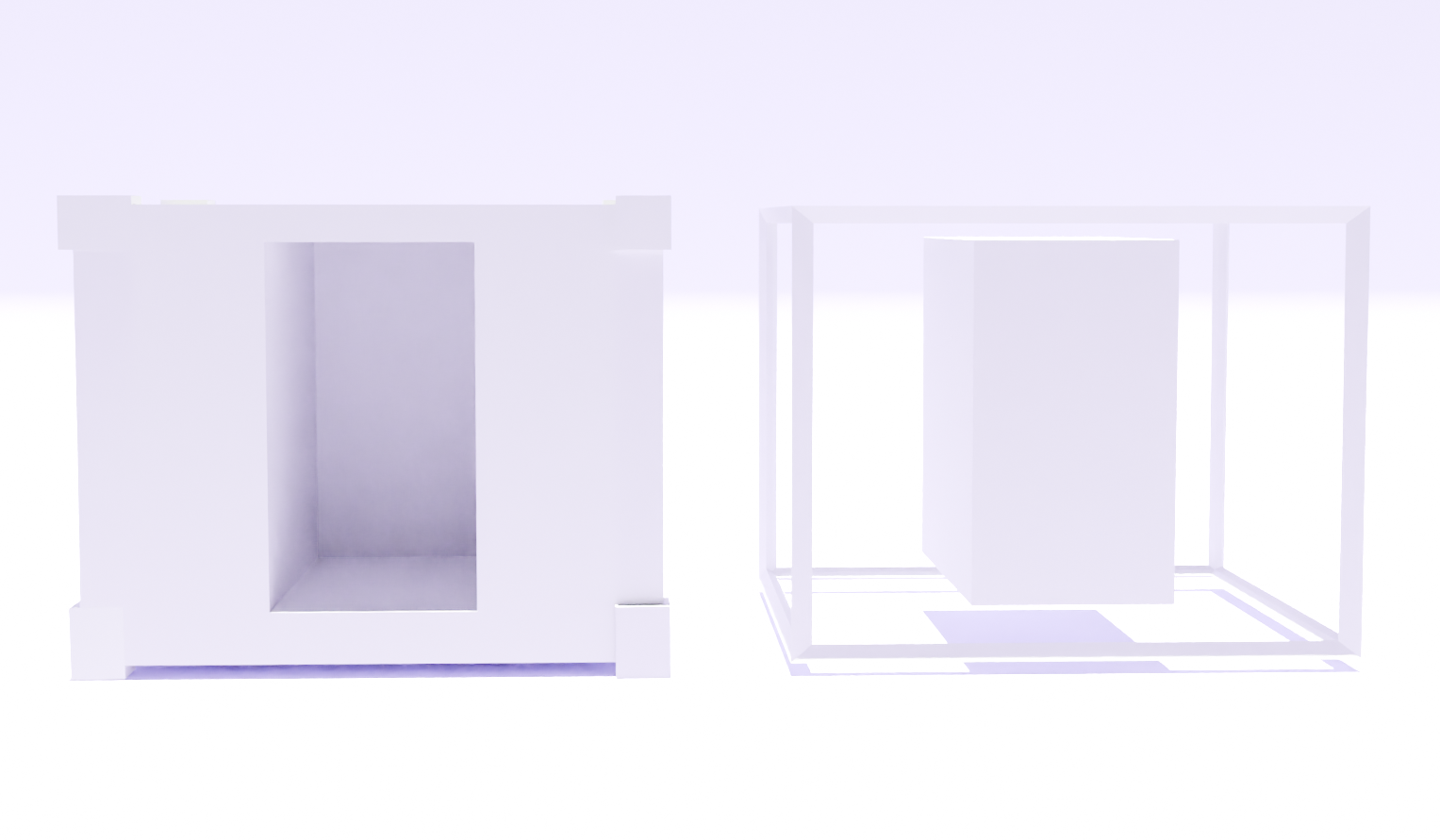

Krabice – vnější

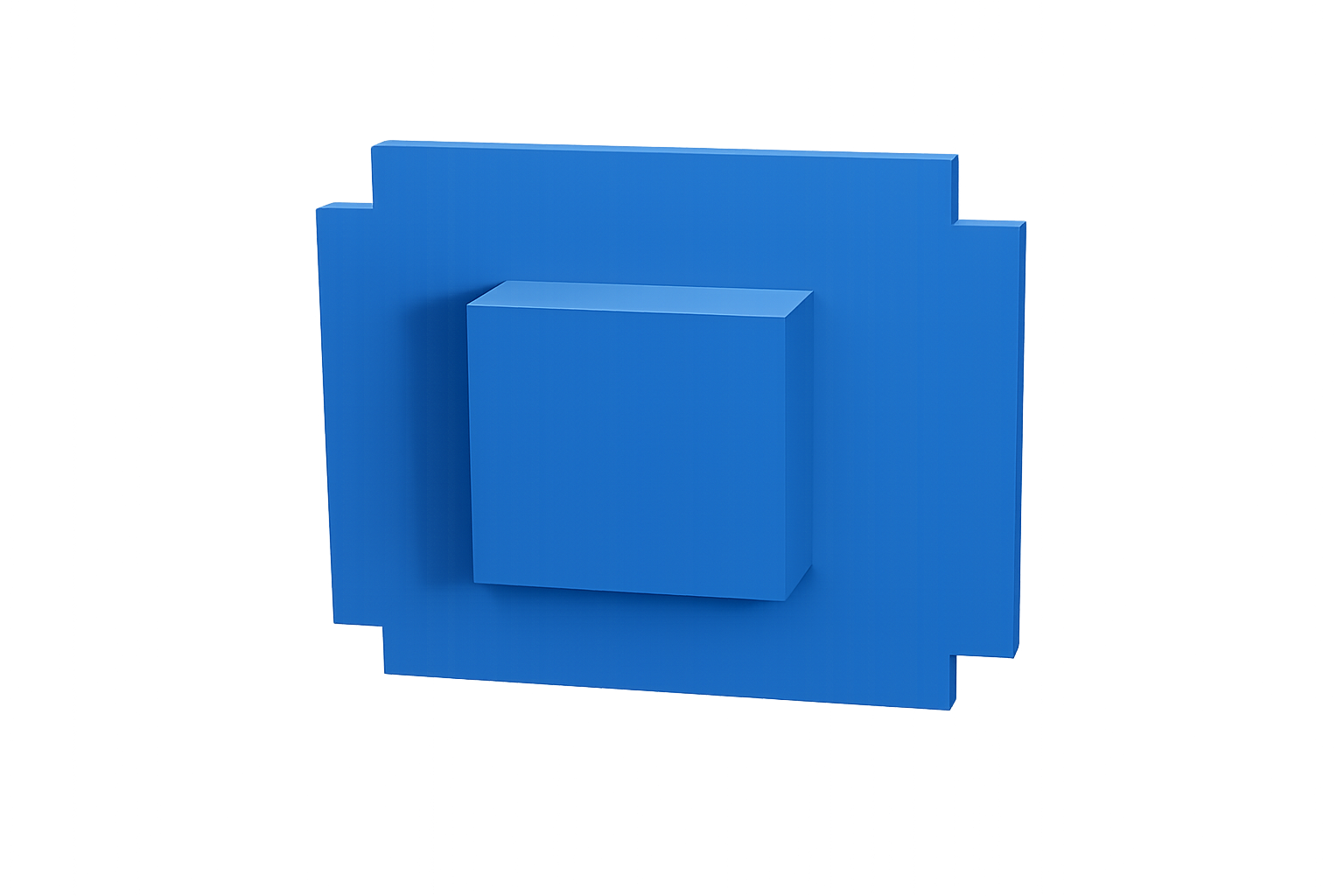

Vnitřní krabice

Krabice – vnější

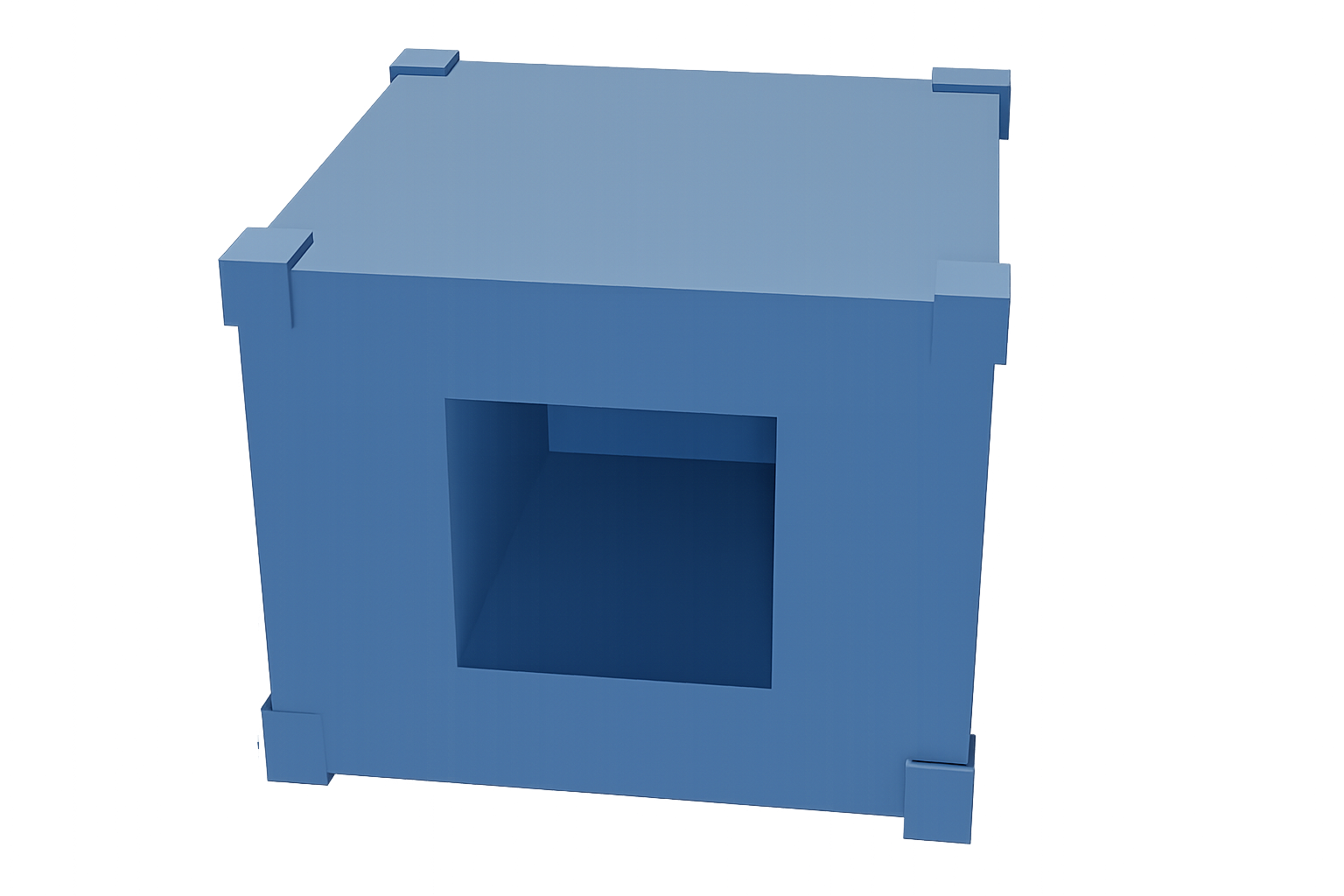

Vnitřní krabice

Krabice – víko

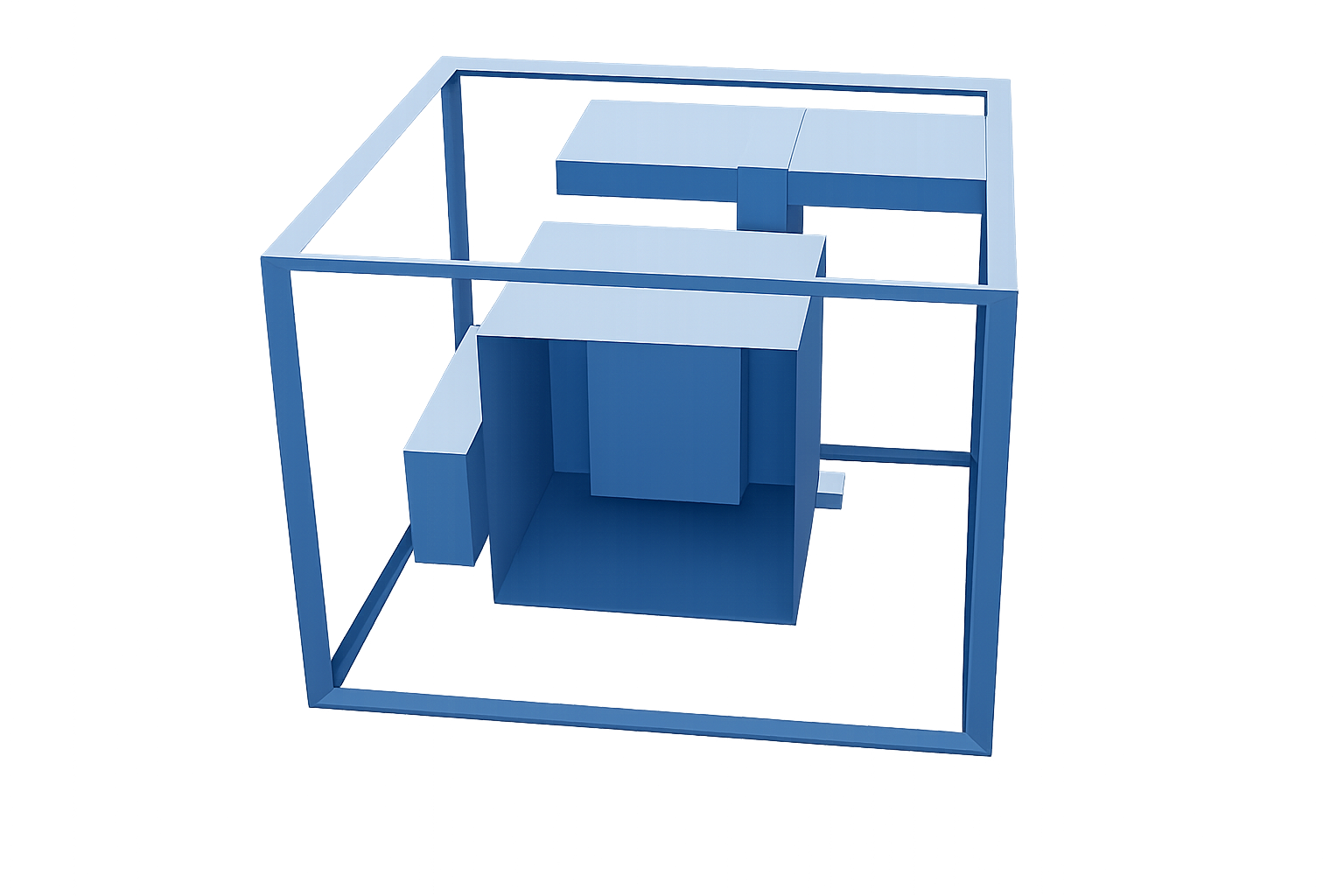

Vnitřní krabice

Krabice – vnitřní

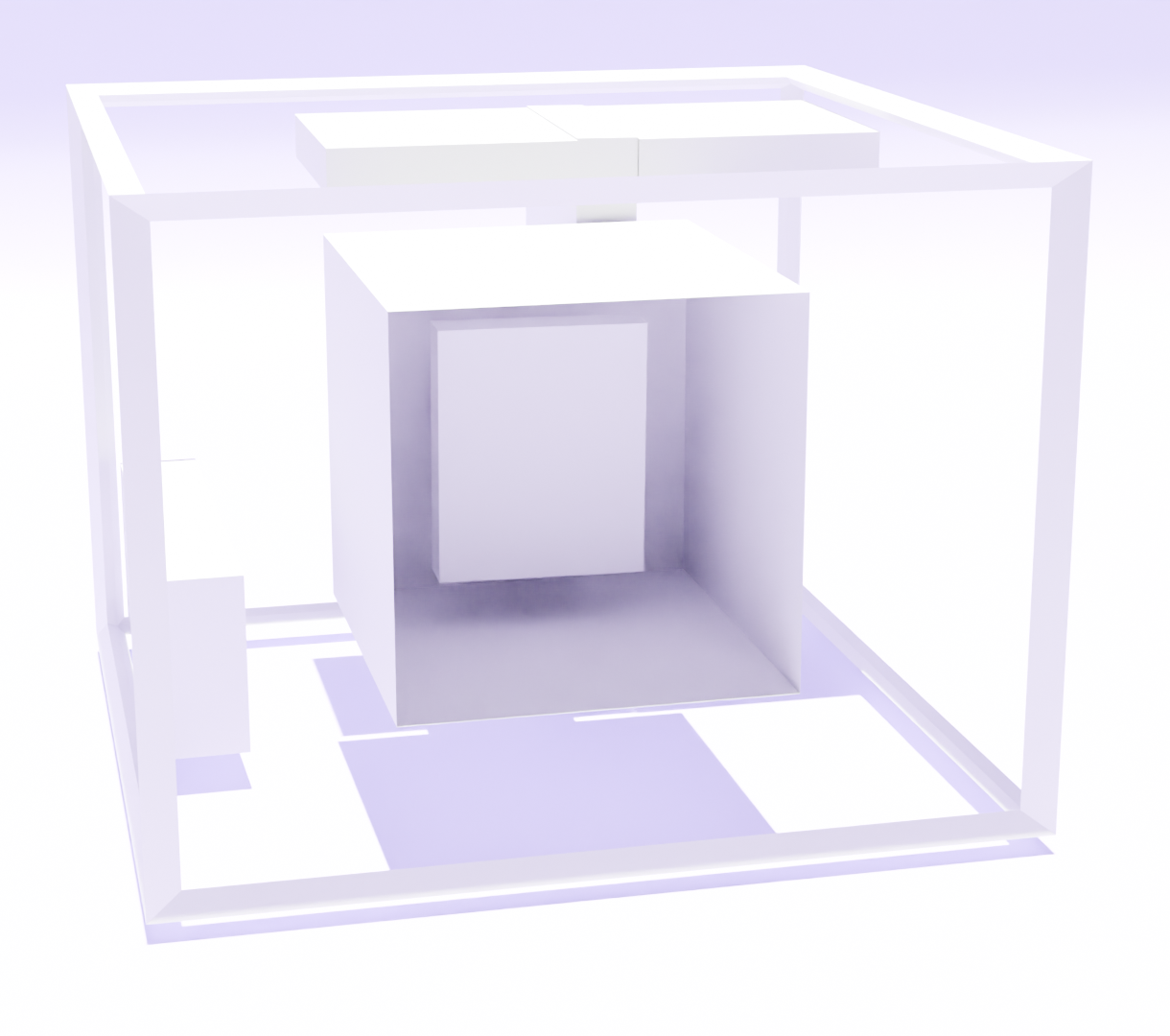

Vnitřní krabice

Rohové díly byly navrženy v Blenderu a slouží k pevné konstrukci vnitřní i vnější krabice.

Zakoupené komponenty

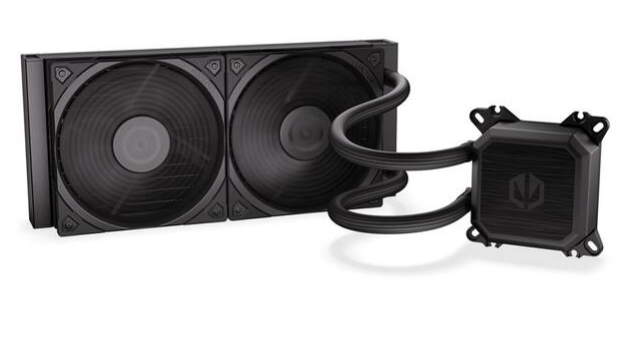

Vodní chladič Navis Pro 240

Zajišťuje odsun teplého vzduchu.

Vodní chladič Navis Pro 240

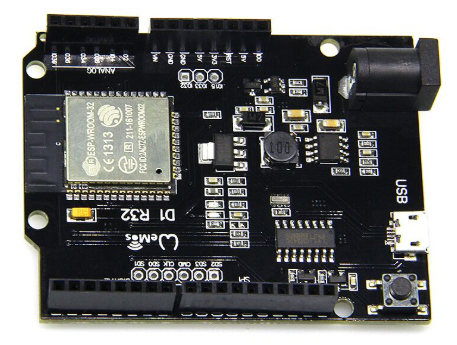

Vývojová deska ESP32

Řídicí jednotka projektu (240 MHz, WiFi, Bluetooth).

ESP32 deska

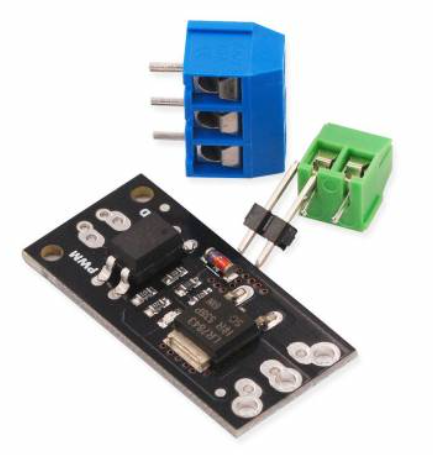

MOSFET PWM LR7843

Řízení výkonu Peltierova článku.

MOSFET LR7843

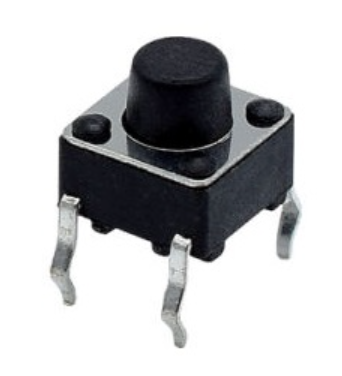

Mikrospínače (2 ks)

Nastavení ledničky

Mikrospínače

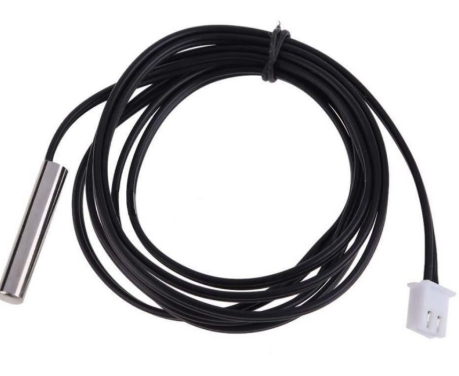

NTC Termistor 10K

Měření teploty.

NTC termistor

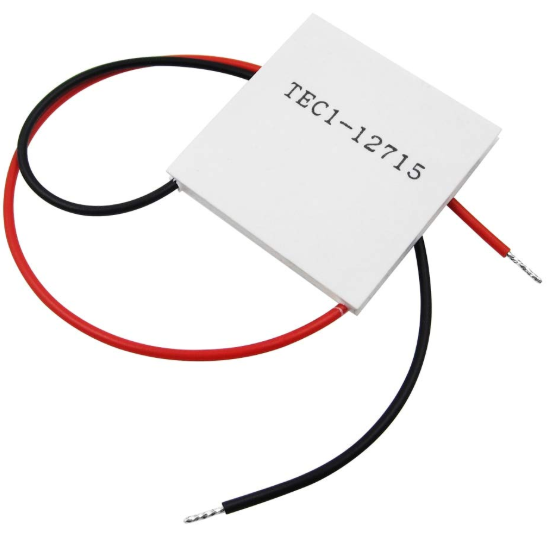

Peltierův článek TEC1-12715

Hlavní chladicí prvek.

Peltierův článek

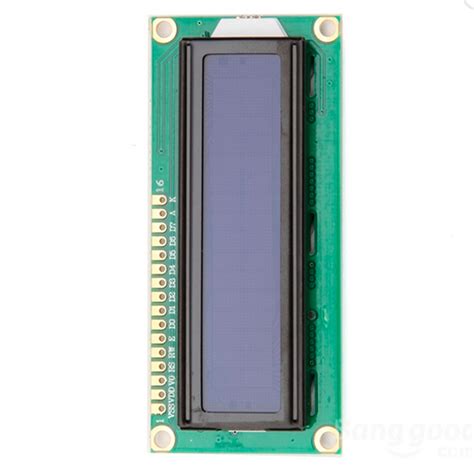

Displej

Zobrazení teploty a nastavení.

Displej

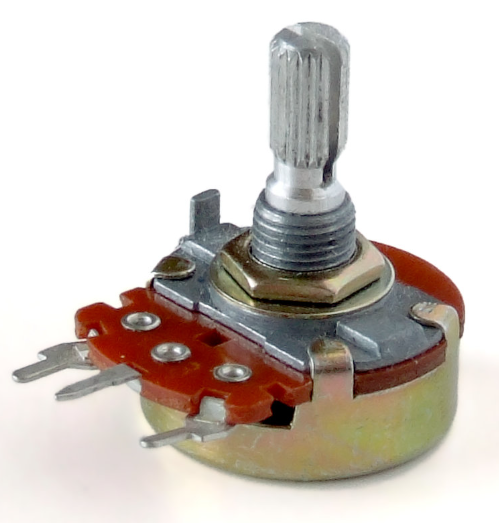

Potenciometr

Regulace teploty (nastavitelný odpor / dělič napětí).

Potenciometr

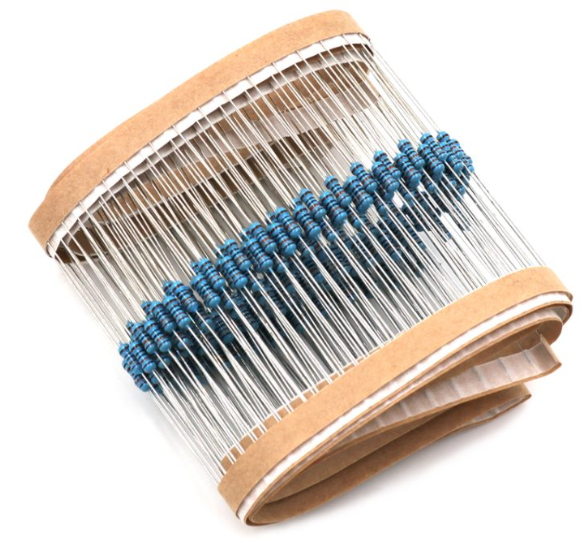

Rezistor 10K

Součást měření teploty.

Rezistor 10K

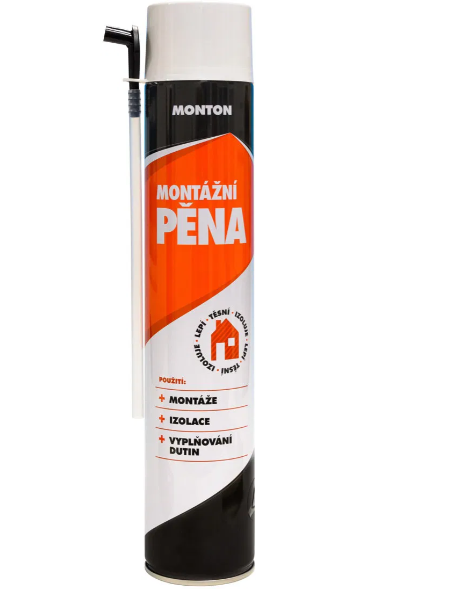

Montážní pěna

Izolace vnitřního prostoru.

Montážní pěna

Zdroj

Napájení celého systému.

Zdroj

Polykarbonát

Vnější obal lednice.
